一、 TX3208A輸入輸出模塊概述：

　　TX3208A型輸入輸出模塊（以下簡稱模塊）符合標準《GB16806-2006消防聯動控制系統》的要求。具有動作信號輸出的被動型消防設備(如:排煙口、送風口、防火閥等)通過模塊連接到總線上，本產品能夠將控制器的聯動指令傳給受控設備，然后再將受控設備的動作反饋信號送回控制器。

　　注意：模塊的反饋輸入端具備斷、短線檢測功能，要求在其末端配接一個10K的終端電阻，否則控制器將報出該產品反饋端故障；對于控制線也具備斷、短線檢測功能，當模塊不動作時，要求常開輸出端的電壓在DC12-48V之間，否則控制器將報出該模塊輸出線故障。

二、 TX3208A輸入輸出模塊特點：

　　1、二總線，無極性。

　　2、內置微處理器。

　　3、輸出線、輸入線都具有斷路、短路檢測功能。

　　4、總線輸入端與輸出端完全隔離設計。

　　5、采用軟硬件濾波技術，提高模塊的抗干擾能力。

　　6、PCB板全密封防護工藝。

　　7、采用插拔式結構設計，接觸可靠，方便安裝、更換，便于施工。

三、 TX3208A輸入輸出模塊參數：

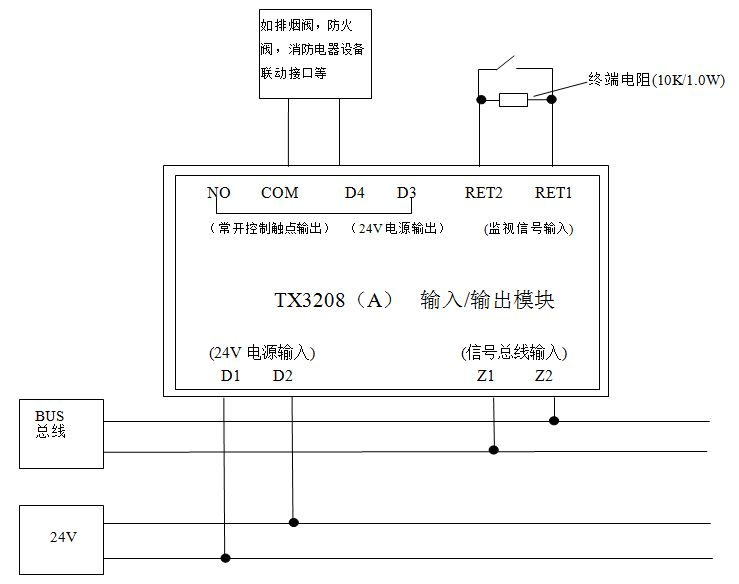

四、 TX3208A輸入輸出模塊安裝和布線：

　　 警告：安裝設備之前，請切斷回路的電源。

　　 安裝方法：模塊可采用布線管暗裝方式或布線管明裝方式

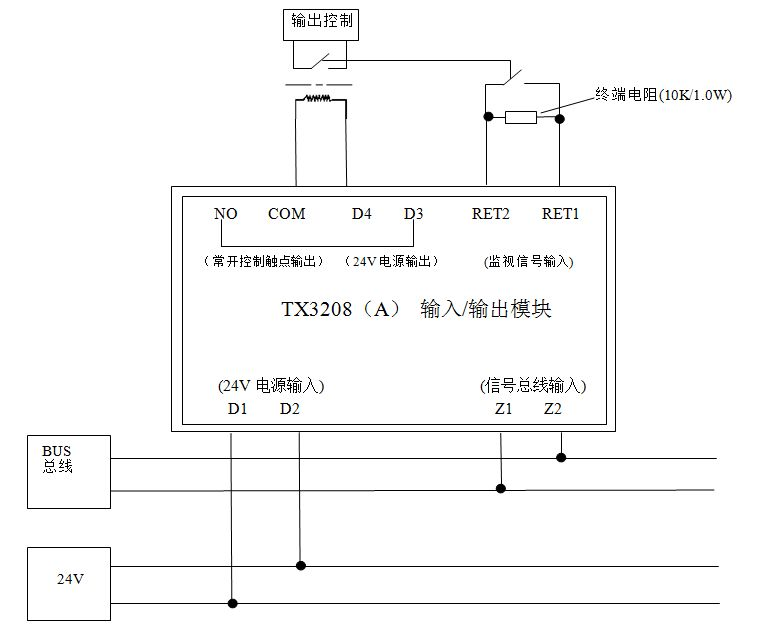

　　特別警告：由模塊直接控制的低壓小功率設備應滿足如下條件：

　　1）工作電壓范圍：18V～30V（推薦采用24V）

　　2）24V電源輸出電流：≤1.5A

五、TX3208A輸入輸出模塊布線要求：

　　總線(BUS)采用RVS-2×1.0mm2或1.5mm2線；DC24V電源線采用BV-2×1.5mm2或2.5mm2線；常開輸出線采用BV-2×1.5mm2或2.5mm2線；反饋輸入線采用RVS-2×1.0mm2或1.5mm2線。穿金屬管（線槽）或阻燃PVC管敷設。

六、TX3208A輸入輸出模塊編碼操作：

　　可利用公司生產的手持編碼器TX3932進行現場編碼（地址碼范圍必須是1～242，同一回路地址碼唯一）

　　功能選擇：

　　1、“連動”和“點動”功能可以用TX3932進行設置，設置為“連動”時，有輸出信號后輸出繼電器一直　　保持閉合直到輸出信號停止。設置為“點動”，輸出信號時，常開接點閉合時間為2±0.2S。出廠默認　　模式為“連動”。

　　2、“自反饋”和“外反饋”功能可以用TX3932進行設置，設置為“自反饋”時，有輸出信號后反饋燈自　　動點亮，模塊給控制器提供反饋信號。設置為外反饋時，需要外部的反饋信號才能點亮反饋燈，從而模塊給控制器提供反饋信號。出廠默認是“自反饋”。

　　3、輸出輸入線故障是否檢測可以用TX3932進行設置“檢線”與“不檢線”功能，出廠默認是“檢線”。

　　注意事項：

　　1、值班人員應熟練掌握設備的操作程序，不得誤操作。

　　2、本模塊為消防產品，使用中必須嚴格執行值班和交接班制度，并做好運行記錄。

　　3、每隔半年應對模塊進行一次功能測試。
